PCIE5.0(CAT D)
PCIe为串行，通过使用差分信号传输（differential transmission），信号完整性理论之差分讯号；采用双通道技术，在传输模式上，PCI-Express采用与全双工通信技术类似的双通道传输模式，在速度方面，PCI-Express v1.0a 为每个通道提供了2.5Gb/s的传输速率，随着版本的不同，面向PCI Express扩展卡应用的线缆组件可提供PCIe X4、X8和X16等规格，该系列线缆组件包含MiniSAS、SATA、QSFP +和SPF +等高速线缆。
PCIE物理层实现了一对收发差分对，可以实现全双工的通讯方式，目前主要的PCIE结构主要是SAS结构，线材选用CAT A ,B,C ,D,E结构，根据测试的参数要求，设计符合不同规范的参数。
|
型号 :
|
|
尺寸 :
|
相关产品
BVR 连接线 印字内容：CCC A113376 东莞中顶电子有限公司 BVR **mm 450/750V (ZA-105℃)
|
型号 :
|
|
尺寸 :
|
60227 IEC 53(RVV)系列 印字内容：CCC A113376 东莞中顶电子有限公司 60227 IEC 53(RVV) *x**mm 300/500V IEC 53(RVV) 系列
|
型号 :
|
|
尺寸 :
|
UL2835 控制电线电缆 UL2835 Control Cable印字内容：E322376 兄 AWM 2835 **AWG 60℃ 30V VW-1 C兄 AWM I II A B 60℃ 3
|
型号 :
|
|
尺寸 :
|
UL2725 多芯电脑线 UL2725 Multi-conductor Computer Cable印字内容：E322376 兄 AWM 2725 **AWG 80℃ 30V VW-1 C兄 AWM I
|
型号 :
|
|
尺寸 :
|

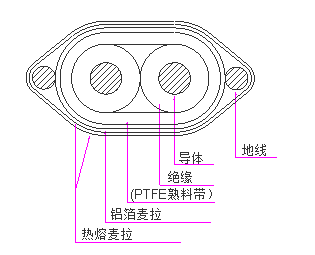

| 一、线材结构 | ||
| 工段 | 项目 | 中顶要求 |
| 芯线 | 导体 | 30AWG 1/0.285mm 镀银铜 |
| 绝缘材质 | FEP | |
| OD | 0.66mm | |
| 颜色 | 本色 | |
| 包带 | 地线 | 34AWG 1/0.16mm 镀锡铜 |
| 材质1 | 蓝色铝箔 | |
| 材质2 | 热熔麦拉带 | |
| OD | 0.94mm0*1.80mm | |
| 内被 | 绝缘材质 | PTFE(熟料带） |
| OD | 0.74mm*1.40mm | |
| 颜色 | 白色 | |
|
二.物理特性 |
|
1. FEP绝缘 insulation：老化前：抗张强度 2500PSIMin 延伸率：200%Min |
|
|
|
三.印字内容 |
|
四.电气特性 |
|
|
|
|
五.产品符合环保要求 |
|
|
| 六.包装方式 |
|
|
